杭州PCB抄板公司-緯亞電子：摘要：隨著微電子技術和計算機技術的不斷發展，在涉及通信、防、航天、工業自動化、儀器儀表等領域的電子系統設計工作中，EDA技術的含量正以驚人的速度上升，它已成為當今電子技術發展的前沿之一。本文首先闡述了EDA技術的基本概念和發展過程，然后從幾個不同的方面介紹ESDA的基本特征，后著重分析EDA技術在兩個不同層次上的工作流程，即電路級設計和系統級設計，引入了一種自頂向下的高層次電子設計方法。

1 前言

　　人類社會已進入到高度發達的信息化社會，信息社會的發展離不開電子產品的進步?，F(xiàn)代電子產品在性能提高、復雜度增大的同時，價格卻一直呈下降趨勢，而且產品更新?lián)Q代的步伐也越來越快，實現這種進步的主要因素是生產制造技術和電子設計技術的發展。前者以微細加工技術為代表，目前已進展到深亞微米階段，可以在幾平方厘米的芯片上集成數千萬個晶體管。后者的核心就是EDA技術，EDA是指以計算機為工作平臺，融合應用電子技術、計算機技術、智能化技術新成果而研制成的電子CAD通用軟件包，主要能輔助進行三方面的設計工作：IC設計,電子電路設計,PCB設計。沒有EDA技術的支持，想要完成上述超大規模集成電路的設計制造是不可想象的，反過來，生產制造技術的不斷進步又必將對EDA技術提出新的要求。

2 EDA技術的發展

　　回顧近30年電子設計技術的發展歷程，可將EDA技術分為三個階段。

　　七十年代為CAD階段，人們開始用計算機輔助進行IC版圖編輯、PCB布局布線，取代了手工操作，產生了計算機輔助設計的概念。

　　八十年代為CAE階段，與CAD相比，除了純粹的圖形繪制功能外，又增加了電路功能設計和結構設計，并且通過電氣連接網絡表將兩者結合在一起，實現了工程設計，這就是計算機輔助工程的概念。CAE的主要功能是：原理圖輸入，邏輯仿真，電路分析，自動布局布線，PCB后分析。

　　九十年代為ESDA階段，盡管CAD/CAE技術取得了巨大的成功，但并沒有把人從繁重的設計工作中徹底解放出來。在整個設計過程中，自動化和智能化程度還不高，各種EDA軟件界面千差萬別，學習使用困難，并且互不兼容，直接影響到設計環節間的銜接?；谝陨喜蛔?，人們開始追求：貫徹整個設計過程的自動化，這就是ESDA即電子系統設計自動化。

3 ESDA技術的基本特征

　　ESDA代表了當今電子設計技術的新發展方向，它的基本特征是：設計人員按照“自頂向下”的設計方法，對整個系統進行方案設計和功能劃分，系統的關鍵電路用一片或幾片專用集成電路(ASIC)實現，然后采用硬件描述語言(HDL)完成系統行為級設計，后通過綜合器和適配器生成終的目標器件。這樣的設計方法被稱為高層次的電子設計方法，具體流程參見4.2節。下面介紹與ESDA基本特征有關的幾個概念。

3.1 “自頂向下”的設計方法

　　10年前，電子設計的基本思路還是選擇標準集成電路“自底向上”(Bottom–Up)的構造出一個新的系統，這樣的設計方法就如同一磚一瓦建造金字塔，不僅效率低、成本高而且容易出錯。

　　高層次設計給我們提供了一種“自頂向下”(Top–Down)的全新設計方法，這種設計方法首先從系統設計入手，在頂層進行功能方框圖的劃分和結構設計。在方框圖一級進行仿真、糾錯，并用硬件描述語言對高層次的系統行為進行描述，在系統一級進行驗證。然后用綜合優化工具生成具體門電路的網表，其對應的物理實現級可以是印刷電路板或?qū)Ｓ眉呻娐?。由?a href=http://ne86ne.cn/pcb/ target=_blank class=infotextkey>設計的主要仿真和調試過程是在高層次上完成的，這一方面有利于早期發現結構設計上的錯誤，避免設計工作的浪費，同時也減少了邏輯功能仿真的工作量，提高了設計的一次成功率。

3.2 ASIC設計

　　現代電子產品的復雜度日益加深，一個電子系統可能由數萬個中小規模集成電路構成，這就帶來了體積大、功耗大、可靠性差的問題，解決這一問題的有效方法就是采用ASIC(Application Specific Integrated Circuits)芯片進行設計。ASIC按照設計方法的不同可分為：全定制ASIC，半定制ASIC，可編程ASIC(也稱為可編程邏輯器件)。

　　設計全定制ASIC芯片時，設計師要定義芯片上所有晶體管的幾何圖形和工藝規則，后將設計結果交由IC廠家掩膜制造完成。優點是：芯片可以獲得優的性能，即面積利用率高、速度快、功耗低。缺點是：開發周期長，費用高，只適合大批量產品開發。

　　半定制ASIC芯片的版圖設計方法有所不同，分為門陣列設計法和標準單元設計法，這兩種方法都是約束性的設計方法，其主要目的就是簡化設計，以犧牲芯片性能為代價來縮短開發時間。

　　可編程邏輯芯片與上述掩膜ASIC的不同之處在于：設計人員完成版圖設計后，在實驗室內就可以燒制出自己的芯片,無須IC廠家的參與，大大縮短了開發周期。

　　可編程邏輯器件自七十年代以來，經歷了PAL、GAL、CPLD、FPGA幾個發展階段，其中CPLD/FPGA屬高密度可編程邏輯器件，目前集成度已高達200萬門/片，它將掩膜ASIC集成度高的優點和可編程邏輯器件設計生產方便的特點結合在一起，特別適合于樣品研制或小批量產品開發，使產品能以快的速度上市，而當市場擴大時，它可以很容易的轉由掩膜ASIC實現，因此開發風險也大為降低。

　　上述ASIC芯片，尤其是CPLD/FPGA器件，已成為現代高層次電子設計方法的實現載體。杭州PCB|杭州smt

3.3 硬件描述語言

　　硬件描述語言(HDL—Hardware Description Language)是一種用于設計硬件電子系統的計算機語言，它用軟件編程的方式來描述電子系統的邏輯功能、電路結構和連接形式，與傳統的門級描述方式相比，它更適合大規模系統的設計。例如一個32位的加法器，利用圖形輸入軟件需要輸入500至1000個門，而利用VHDL語言只需要書寫一行A=B+C即可，而且VHDL語言可讀性強，易于修改和發現錯誤。早期的硬件描述語言，如ABEL–HDL、AHDL，由不同的EDA廠商開發，互不兼容，而且不支持多層次設計，層次間翻譯工作要由人工完成。為了克服以上不足，1985年美防部正式推出了VHDL(Very High Speed IC Hardware Description Language)語言，1987年IEEE采納VHDL為硬件描述語言標準(IEEE STD-1076)。

　　VHDL是一種全方位的硬件描述語言，包括系統行為級、寄存器傳輸級和邏輯門級多個設計層次,支持結構、數據流、行為三種描述形式的混合描述，因此VHDL幾乎覆蓋了以往各種硬件描述語言的功能，整個自頂向下或自底向上的電路設計過程都可以用VHDL來完成。VHDL還具有以下優點：

　　(1)VHDL的寬范圍描述能力使它成為高層次設計的核心，將設計人員的工作重心提高到了系統功能的實現與調試，而化較少的精力于物理實現。

　　(2)VHDL可以用簡潔明確的代碼描述來進行復雜控制邏輯的設計，靈活且方便，而且也便于設計結果的交流、保存和重用。

　　(3)VHDL的設計不依賴于特定的器件，方便了工藝的轉換。

　　(4)VHDL是一個標準語言，為眾多的EDA廠商支持，因此移植性好。

3.4 系統框架結構

　　EDA系統框架結構(Framework)是一套配置和使用EDA軟件包的規范，目前主要的EDA系統都建立了框架結構，如Cadence公司的Design Framework，Mentor公司的Falcon Framework，而且這些框架結構都遵守際CFI組織(CAD Framework Initiative)制定的統一技術標準。Framework能將來自不同EDA廠商的工具軟件進行優化組合，集成在一個易于管理的統一的環境之下，而且還支持任務之間、設計師之間以及整個產品開發過程中信息的傳輸與共享，是并行工程和Top–Down設計方法的實現基礎。

4 EDA技術的基本設計方法

　　EDA技術的每一次進步,都引起了設計層次上的一個飛躍,可以用圖1說明

                  圖1 EDA技術設計層次的變化

　　物理級設計主要指IC版圖設計，一般由半導體廠家完成，對電子工程師沒有太大的意義，因此本文重點介紹電路級設計和系統級設計。

4.1 電路級設計

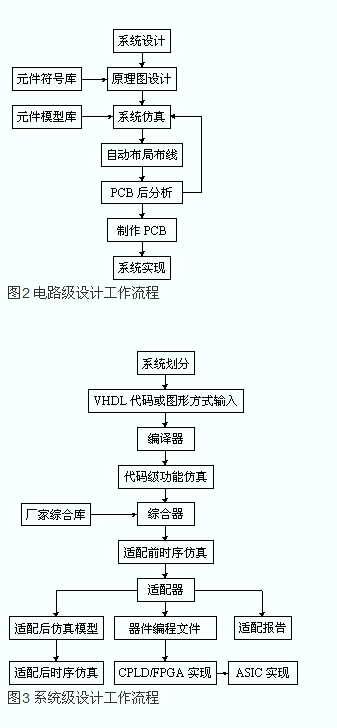

　　電路級設計工作流程如圖2所示，電子工程師接受系統設計任務后，首先確定設計方案，同時要選擇能實現該方案的合適元器件，然后根據具體的元器件設計電路原理圖。接著進行一次仿真，包括數字電路的邏輯模擬、故障分析，模擬電路的交直流分析、瞬態分析。系統在進行仿真時，必須要有元件模型庫的支持，計算機上模擬的輸入輸出波形代替了實際電路調試中的信號源和示波器。這一次仿真主要是檢驗設計方案在功能方面的正確性。

　　仿真通過后，根據原理圖產生的電氣連接網絡表進行PCB板的自動布局布線。在制作PCB板之前還可以進行后分析，包括熱分析、噪聲及竄擾分析、電磁兼容分析、可靠性分析等，并且可以將分析后的結果參數反標回電路圖，進行二次仿真，也稱為后仿真，這一次仿真主要是檢驗PCB板在實際工作環境中的可行性。

　　由此可見，電路級的EDA技術使電子工程師在實際的電子系統產生前，就可以全面的了解系統的功能特性核物理特性，從而將開發風險消滅在設計階段，縮短了開發時間，降低了開發成本。

4.2 系統級設計

　　進入90年代以來，電子信息類產品的開發明顯出現兩個特點：一是產品的復雜程度加深；二是產品的上市時限緊迫，然而電路級設計本質上是基于門級描述的單層次設計，設計的所有工作(包括設計輸入，仿真和分析，設計修改等)都是在基本邏輯門這一層次上進行的，顯然這種設計方法不能適應新的形勢，為此引入了一種高層次的電子設計方法，也稱為系統級的設計方法。

　　高層次設計是一種“概念驅動式”設計，設計人員無須通過門級原理圖描述電路，而是針對設計目標進行功能描述，由于擺脫了電路細節的束縛，設計人員可以把精力集中于創造性的方案與概念構思上，一旦這些概念構思以高層次描述的形式輸入計算機后，EDA系統就能以規則驅動的方式自動完成整個設計。這樣，新的概念得以迅速有效的成為產品，大大縮短了產品的研制周期。不僅如此，高層次設計只是定義系統的行為特性，可以不涉及實現工藝，在廠家綜合庫的支持下，利用綜合優化工具可以將高層次描述轉換成針對某種工藝優化的網表，工藝轉化變得輕松容易。具體的設計流程見圖3。

高層次設計步驟如下：

一步：

　　按照“自頂向下”的設計方法進行系統劃分。

二步：

　　輸入VHDL代碼，這是高層次設計中為普遍的輸入方式。此外，還可以采用圖形輸入方式(框圖，狀態圖等)，這種輸入方式具有直觀、容易理解的優點。

三步：

　　將以上的設計輸入編譯成標準的VHDL文件。對于大型設計，還要進行代碼級的功能仿真，主要是檢驗系統功能設計的正確性，因為對于大型設計，綜合、適配要花費數小時，在綜合前對源代碼仿真，就可以大大減少設計重復的次數和時間，一般情況下，可略去這一仿真步驟。

四步：

　　利用綜合器對VHDL源代碼進行綜合優化處理，生成門級描述的網表文件,這是將高層次描述轉化硬件電路的關鍵步驟。綜合優化是針對ASIC芯片供應商的某一產品系列進行的，所以綜合的過程要在相應的廠家綜合庫支持下才能完成。綜合后，可利用產生的網表文件進行適配前的時序仿真，仿真過程不涉及具體器件的硬件特性，是較為粗略的，一般設計，這一仿真步驟也可略去。

五步：

　　利用適配器將綜合后的網表文件針對某一具體的目標器件進行邏輯映射操作，包括底層器件配置、邏輯分割、邏輯優化、布局布線。適配完成后，產生多項設計結果：①適配報告，包括芯片內部資源利用情況，設計的布爾方程描述情況等；②適配后的仿真模型；③器件編程文件。根據適配后的仿真模型，可以進行適配后的時序仿真，因為已經得到器件的實際硬件特性(如時延特性)，所以仿真結果能比較精確的預期未來芯片的實際性能。如果仿真結果達不到設計要求，就需要修改VHDL源代碼或選擇不同速度品質的器件，直至滿足設計要求。

六步：

　　將適配器產生的器件編程文件通過編程器或下載電纜載入到目標芯片F(xiàn)PGA或CPLD中。如果是大批量產品開發，通過更換相應的廠家綜合庫，可以很容易轉由ASIC形式實現。

5. 結束語

　　EDA技術是電子設計領域的一場革命，目前正處于高速發展階段，每年都有新的EDA工具問世，然而，我EDA技術的應用水平長期落后于發達家。因此，廣大電子工程人員要盡早掌握這一先進技術，這不僅是提高設計效率的需要，更是我電子工業在世界市場上生存、竟?fàn)幣c發展的需要。
